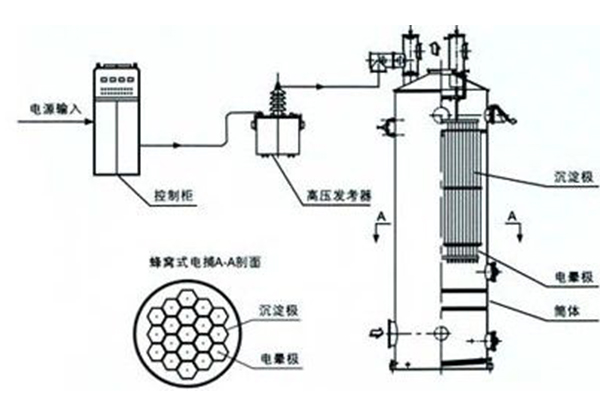

1、電捕焦油器配套HL系列恒流高壓直流電源

目前，用于靜電沉積的高壓直流電源,主要有以下二種，一種是可控硅移相控制的高壓直流電源,簡稱可控硅電源;另一種是L-C恒流高壓直流電源簡稱L-C電源?？煽毓桦娫醇拥匠练e電場上去的是電壓源。它的輸出電壓是“恒定”不變的。而L-C電源加到電場本體上去的是電流源。它的輸出電流是“恒定”不變的。

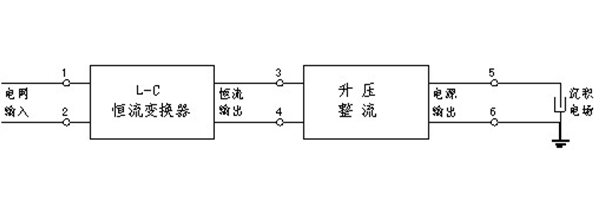

L-C電源的原理示意圖如下圖所示

電網輸入的交流正弦電壓源，通過L-C恒流變換器，轉換為交流正弦電流源，經升壓、整流后成為恒流高壓直流電源給沉積電場供電。

L-C電源技術特點

(1)運行穩定，可靠性高，能長期保持沉積效率，能承受瞬態及穩態短路。

(2)能適應工況變化，克服二次揚塵，并有抑制電暈閉塞和陰極肥大的能力。

(3)運行電壓高，并能抑制放電，對機械缺陷不敏感。

(4)電源結構簡單，采用并聯模塊化的設計，檢修方便，電源故障率低。

(5)功率因數高COSφ≥0.90，而且不隨運行功率水平變化,節電效果明顯。

(6)輸入輸出電壓為完整的正弦波，不干擾電網。

2、公司投入使用的HLP型恒流高壓直流電源在HLS型的基礎上，用可編程控制器(簡稱：PLC)作為它的控制核心?？蓪?shí)現電源的自動運行。

首先通過電流、電壓變送器，將次級輸出的電流、電壓及初級的電壓、電流變換為4-20mA(或1-5V)的標準信號送至PLC，通過對PLC的編程，及運行方式的設定及運行參數的設定，使電源自動運行。

運行方式可選擇：

1.電流整定值的運行方式;

2.電壓整定值的運行方式;

3.好的工作點的運行方式.

運行參數包括:輸出電流設定,輸出電壓設定或好的工作點設定.

運行方式和運行參數的設定,可在電源面板上的觸摸屏或者文本顯示器上進行,中文操作非常直觀,方便,省去了編程器.觸摸屏上還可以實時顯示運行數據及故障報警等.

PLC及文本顯示器或者觸摸屏都是大型自動化生產中應用的成熟產品。具有良好的抗干擾性能，互換性強，工作穩定可靠。
